Équerre prolongée à piquage mâle, BSP conique - PARKER LEGRIS 3629

LEGRIS 3629 ÉQUERRE PROLONGÉE À PIQUAGE MÂLE, BSP CONIQUE

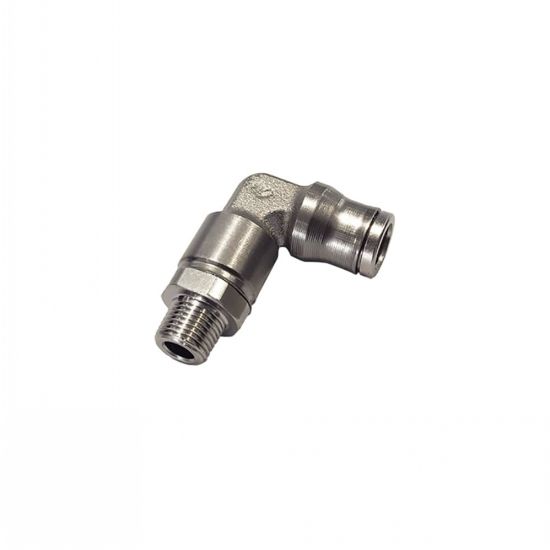

Photos

Équerre prolongée à piquage mâle, BSP conique - LEGRIS 3629

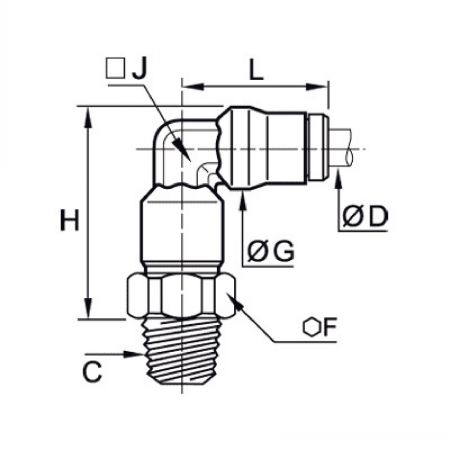

Dessins techniques

Équerre prolongée à piquage mâle, BSP conique - LEGRIS 3629 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
3629 04 10

Informations

Équerre prolongée à piquage mâle, BSP conique - modèle PARKER LEGRIS 3629

MATIERE
- Corps : Laiton nickelé chimique FDA.
- Embase : Laiton nickelé chimique FDA.
- Joint : FKM.
- Pince : Laiton nickelé chimique FDA.
- Rondelle- joint : Laiton nickelé chimique FDA.
UTILISATION
- Pression maxi : 30 bars.
- Température d'utilisation : - 20°C à +150°C

Documents

Schéma 0

Quantité

CAD
+

NC
NC
3629 04 10
4
R1/8"
10
10
24,5
7
18

NC
NC
3629 06 10
6
R1/8"
13
12
29,5
8
21,5

NC
NC
3629 06 13
6
R1/4"
14
12
30,5
8
21,5

NC
NC
3629 08 10
8
R1/8"
14
15
32,5
10
23,5

NC
NC
3629 08 13
8
R1/4"
14
15
34
10
23,5

NC
NC
3629 10 13
10
R1/4"
18
17,5
39
12
29
