Équerre égale et inégale encliquetable - PARKER LEGRIS 3182

LEGRIS 3182 ÉQUERRE ÉGALE ET INÉGALE ENCLIQUETABLE

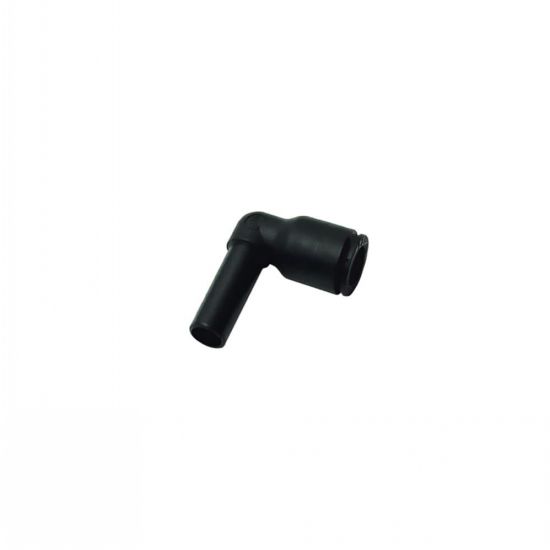

Photos

Équerre égale et inégale encliquetable - LEGRIS 3182

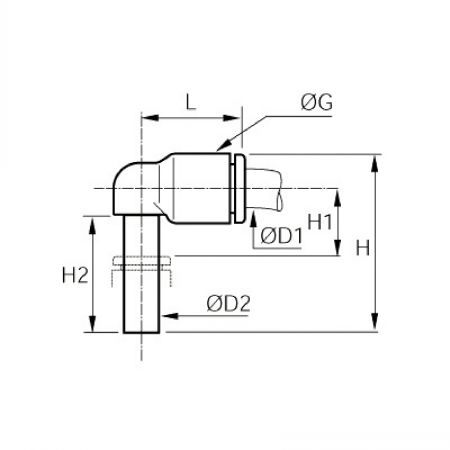

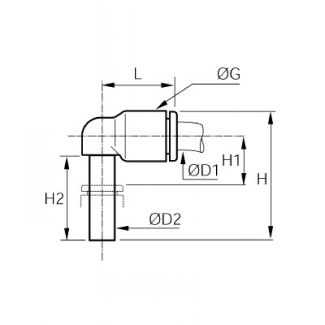

Dessins techniques

Équerre égale et inégale encliquetable - LEGRIS 3182 - Plan
LEGRIS
EXEMPLE DE COMMANDE : Référence
3182 04 00

Informations

Équerre égale et inégale encliquetable - modèle PARKER LEGRIS 3182

MATIERE
- Corps : Polymère technique.
- Joint : NBR.
- Rondelle : acier inox .
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +80°C

Documents

Schéma 0

Quantité

CAD
+

D
NC
3182 04 00
4
4
8,5
23
6
15,5
14

D
NC
3182 04 06
4
6
10,5
26,5
7
17
16

D
NC
3182 06 00
6
6
10,5
26,5
7
17
16

NC
NC
3182 06 04
6
4
10,5
24,5
7
15,5
16

D
NC
3182 06 08
6
8
13,5
33,5
8
21,5
23

NC
NC
3182 08 00
8
8
13,5
33,5
8
21,5
23

NC
NC
3182 08 10
8
10
16
39
10
24,5
26,5

NC
NC
3182 10 00
10
10
16
39
10
24,5
26,5

NC
NC
3182 10 12
10
12
19
44,5
10,5
27,5
31

NC
NC
3182 12 00
12
12
19
45,5
10,5
27,5
31
