Engrenage spiro-conique en acier Module 1,3 - A1-48

A1-48 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,3

Photos

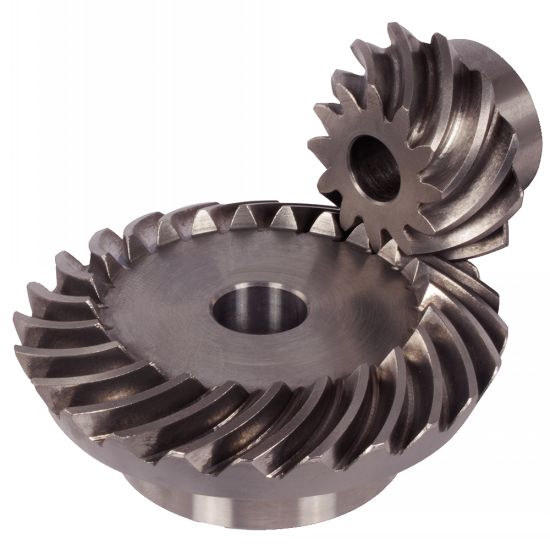

Engrenage spiro-conique en acier

Dessins techniques

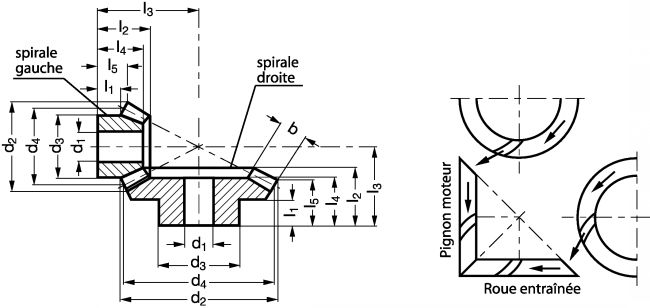

Engrenage spiro-conique en acier - Plan
Mädler
EXEMPLE DE COMMANDE : Couple complet
A1-48-20-20

Informations

Engrenage spiro-conique en acier Module 1,3 - modèle A1-48 - Couple spiro-conique

Matière
- Acier 42CrMo4.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-48-20-20
1 : 1
20
10
41,8
30
40
11
7,3
20,7
32
19
12,9
14,8
222
CAD
D
NC
A1-48-25-25
1 : 1
25
10
51,8
30
50
14
8
21,8
36
19
11,9
18,5
326
CAD
NC
NC
A1-48-30-30
1 : 1
30
12
61,8
35
60
16
8
24,2
42
21
12,9
31,5
530
CAD
NC
NC
A1-48-16-24
1,5 : 1
1624
8/10
34,3/49,4
25/30
32/48
11/11
8/8
19,9/21,1
34/30
18/18
10,7/15
11,9
220
CAD
NC
NC
A1-48-16-32
2 : 1
16/32
8/12
34,4/65,1
25/40
32/64
14/14
7/8
22,1/23,3
41/32
20/20
9,6/17,1
12
397
CAD
NC
NC
A1-48-14-35
2,5 : 1
14/35
8/12
30,5/70,9
22/45
28/70
12/12
8,7/8
21,6/21,6
45/30
20/18
10,5/17,1
11,3
420
CAD
D
NC
A1-48-11-33
3 : 1
11/33
8/12
25,1/66,6
19/40
22/60
11/11
6/8
17,9/20,4
40/27
17/17
7,5/16,9
7,7
320
