Engrenage spiro-conique en acier Module 1,0 - A1-47

A1-47 ENGRENAGE SPIRO-CONIQUE EN ACIER MODULE 1,0

Photos

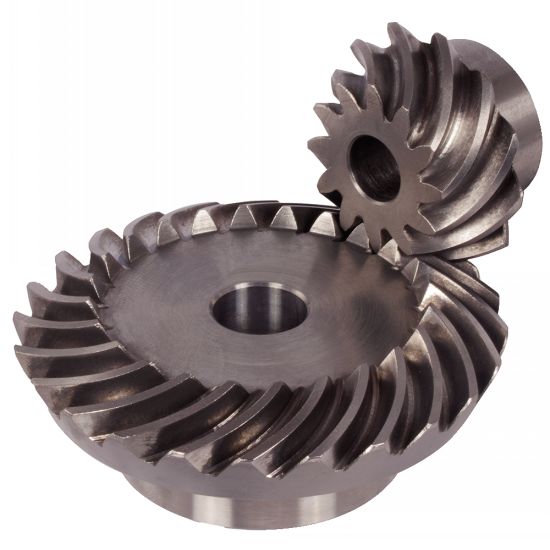

Engrenage spiro-conique en acier

Dessins techniques

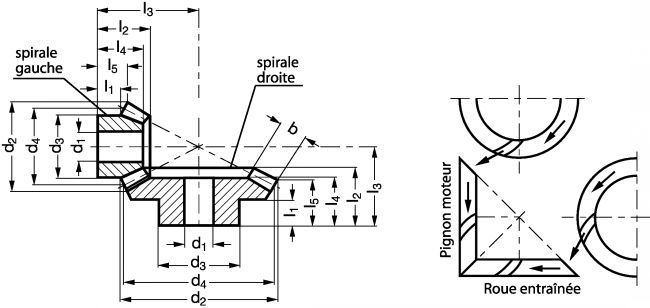

Engrenage spiro-conique en acier - Plan
Mädler
EXEMPLE DE COMMANDE : Couple complet
A1-47-20-20

Informations

Engrenage spiro-conique en acier Module 1,0 - modèle A1-47 - Couple spiro-conique

Matière
- Acier 42CrMo4.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A1-47-20-20
1 : 1
20
8
31,40
25
30
8
8,4
17,30
26
15
11,70
6,3
112
CAD
D
NC
A1-47-25-25
1 : 1
25
10
38,90
25
37,50
10
8
19
30
16
11,90
10
155
CAD
NC
NC
A1-47-30-30
1 : 1
30
10
46,40
30
45
12
8
21,70
35
19
13,20
14,3
278
CAD
D
NC
A1-47-20-30
1,5 : 1
20/30
8/10
31,6/46,3
25/30
30/45
10/10
8/8
18,3/19,5
32/28
17/17
10/14
8,1
166
CAD
NC
NC
A1-47-13-21
1,615 : 1
13/21
8/10
20,27/31,06
16/20
18,57/30
5/5
8,2/6
13,78/12,2
24/18
12/10,5
9,53/9,57
2,4
45
CAD
D
NC
A1-47-20-40
2 : 1
20/40
8/12
31,80/60,9
25/40
30/60
12/12
8/8
20,2/21,2
39/30
1918
9,4/15,9
9,8
323
CAD
D
NC
A1-47-15-31
2,066 : 1
15/31
8/10
23,57/45,88
19/24
21,77/45
7/7
6/8
13,24/16,56
29/23,5
13,24/14,06
6,94/13,51
3,6
112
CAD
NC
NC
A1-47-20-50
2,5 : 1
20/50
8/12
31,80/31,8
25/50
30/75
14/14
8,4/8
22,8/21,1
47/30
21/18
9,8/15,9
9,9
355
CAD
NC
NC
A1-47-16-48
3 : 1
16/48
8/12
26,10/72,5
20/50
24/72
14/14
8,3/8
22,6/21,3
45/28
22/18
9,3/16,8
5,8
380
CAD
NC
NC
A1-47-16-64
4 : 1
16/64
8/20
25,90/96,5
20/70
24/96
14/14
7,3/8
21,8/22,4
56/30
21/19
8,2/19
7,8
842

1. Surface d'appui de moyeu et des alésages rectifiés.
