Engrenage conique en acier Module 1,0 - A1-13

A1-13 ENGRENAGE CONIQUE EN ACIER MODULE 1,0

Photos

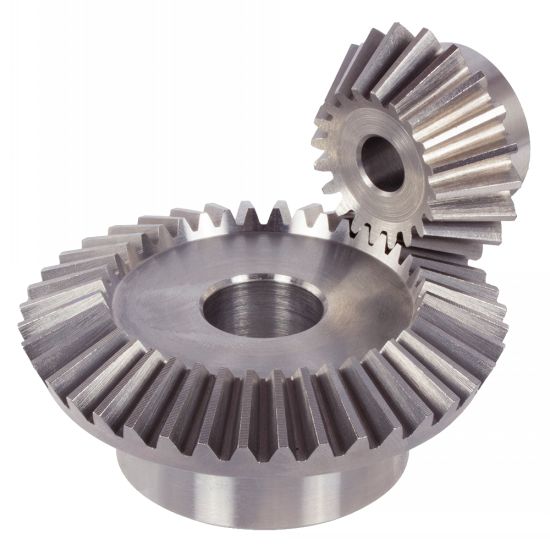

Engrenage conique en acier

Dessins techniques

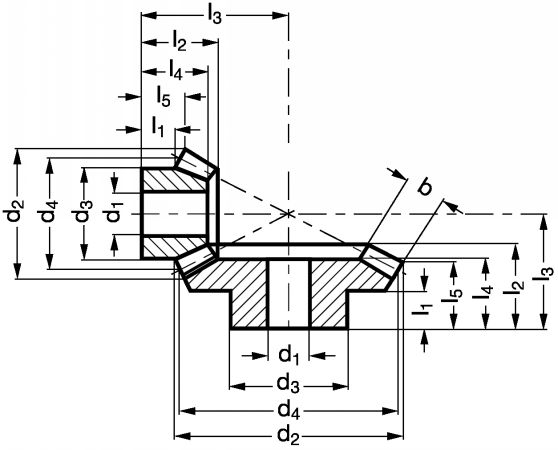

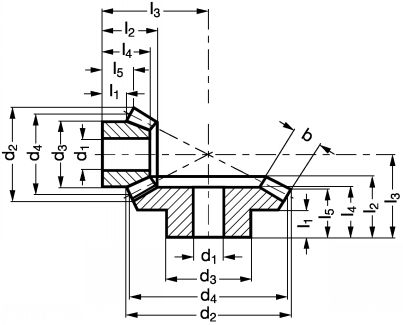

Engrenage conique en acier - Plan
Voir les produits associés
Mädler
EXEMPLE DE COMMANDE : Réf.+Réf.
A1-13-40-1+A1-13-40-1

Informations

Engrenage conique en acier Module 1,0 - modèle A1-13 - Couple conique

Matière
- Acier 11SMnPb30.
- Non trempé, non rodé.
Caractéristiques
- Denture droite fraisée à flancs bombés.
- Angle des axes : 90°.
Utilisation
- Les roues coniques fonctionnent par paire au rapport indiqué dans le tableau. L'ensemble de ces deux roues forme un engrenage.
Comment choisir son engrenage ?
Exemple :
- Pour un rapport de 1 : 1 et un nombre de dents de 16 choisir 2 fois la référence "A1-13-16-1".
- Pour un rapport différent de 1 prendre les 2 références qui se suivent. Voir exemple ci-dessous :
- Pour un rapport de 1,5 : 1 choisir les référence "A1-13-16-6" et "A1-13-24-6".
Sur demande
- Livrable avec rainure de clavette.

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
A1-13-16-1
1 : 1
16
5
17,4
14
16
4
7
11,2
16
10
8,7
0,052
0,009
CAD
D
NC
A1-13-19-1
1 : 1
19
5
20,4
15
19
4
6,5
11,8
18
10
9,2
0,085
0,014
CAD
D
NC
A1-13-22-1
1 : 1
22
5
23,4
18
22
4,7
7
12,8
20
11
9,7
0,158
0,022
CAD
NC
NC
A1-13-26-1
1 : 1
26
5
27,4
22
26
5,5
7
13,4
22
12
9,7
0,193
0,035
CAD
D
NC
A1-13-30-1
1 : 1
30
5
31,4
22
30
6,4
7
16
26
14
11,7
0,29
0,050
CAD
D
NC
A1-13-40-1
1 : 1
40
8
41,4
30
40
6
10
19,8
35
18
15,7
0,55
0,111
CAD
D
NC
A1-13-16-6
1,5 : 1
16
5
18,1
13
16
4,3
6,9
12
20
11
8,7
0,066
0,010
CAD
NC
NC
A1-13-24-6
1,5 : 1
24
5
24,8
20
24
4,3
8,8
14,8
20
13
12,6
0,066
0,032
CAD
NC
NC
A1-13-15-2
2 : 1
15
5
17,4
13
15
5
6,5
11,9
22
11
7,6
0,063
0,010
CAD
NC
NC
A1-13-30-2
2 : 1
30
5
30,6
20
30
5
9
15,1
20
13
13,1
0,063
0,040
CAD
NC
NC
A1-13-16-7
2,5 : 1
16
5
18,6
13
16
6,5
7,4
14,4
28
13
8,5
0,09
0,013
CAD
NC
NC
A1-13-40-7
2,5 : 1
40
8
40,5
25
40
6,5
9
14,8
20
13
12,6
0,09
0,065
CAD
D
NC
A1-13-15-3
3 : 1
15
5
17,7
13
15
7,1
9,2
16,5
32
16
10
0,086
0,014
CAD
D
NC
A1-13-45-3
3 : 1
45
8
45,4
25
45
7,1
10
17
22
15
15,1
0,086
0,092
CAD
D
NC
A1-13-16-8
3,5 : 1
16
5
18,7
13
16
8,7
7,6
16,6
36
16
8,4
0,127
0,016
CAD
D
NC
A1-13-56-8
3,5 : 1
56
8
56,3
30
56
8,7
10
16,7
22
14
14,6
0,127
0,130
CAD
NC
NC
A1-13-15-4
4 : 1
15
5
17,8
13
15
9,3
7,7
17,3
38
16
8,4
0,117
0,015
CAD
NC
NC
A1-13-60-4
4 : 1
60
8
60,3
30
60
9,3
10
17,1
22
15
15,1
0,117
0,160
