Embout obturateur - B2-GGLFA-KA

B2-GGLFA-KA EMBOUT OBTURATEUR

Photos

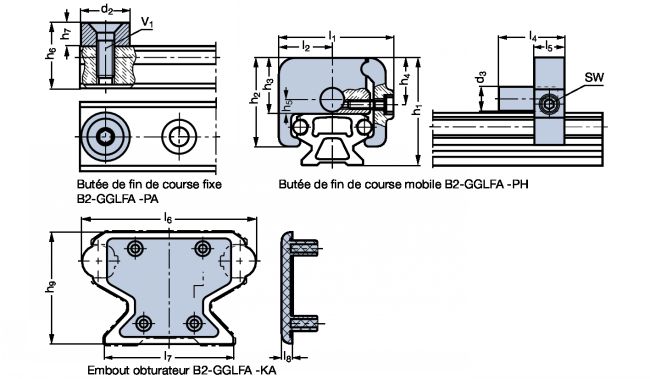

Dessins techniques

Informations

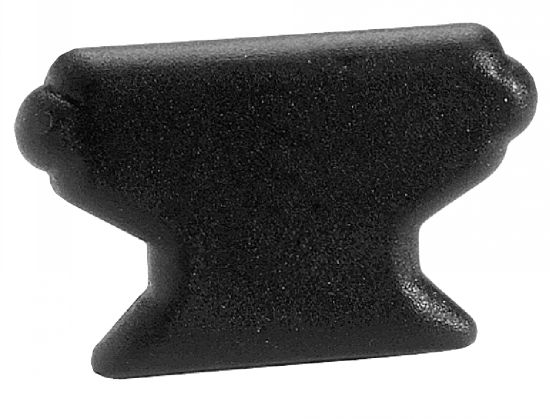

Embout obturateur - modèle B2-GGLFA-KA

MATIERE
- Butée fixe : butoir en plastique, vis en acier.
- Butée mobile : butoir en polyuréthane, corps de butée en alliage d' aluminium .
- Embout obturateur en plastique.

MONTAGE
- Butée fixe : percer et tarauder un trou dans le rail à l'endroit souhaité , puis visser la butée.
- Butée mobile : enfiler la butée par une extrémité du rail, et, après l'avoir positionnée, visser pour la tenir en position par pincement sur le rail.
- Embout obturateur : à emmancher à chaque extrémité des rails creux pour éviter l'intrusion de particules.

Quantité

CAD
+
CAD
NC
NC
B2-GGLFA-32-KA
31,4
23,4
3
19,4
CAD
D
NC
B2-GGLFA-52-KA
51,6
39,4
3
33,4
