F71-DR-S ELÉMENT RESSORT DR-S

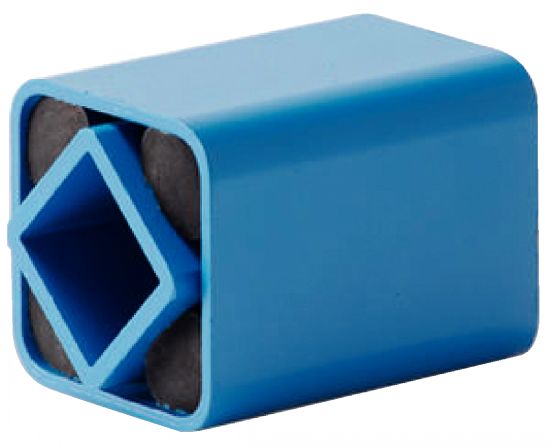

Photos

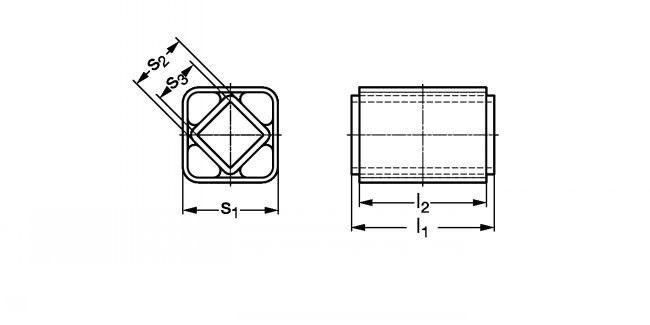

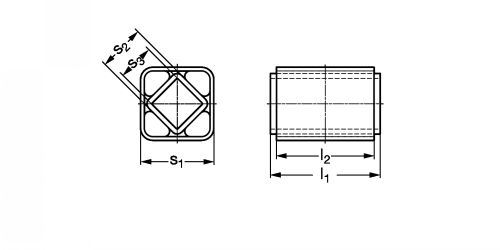

Dessins techniques

Informations

Elément ressort DR-S - modèle F71-DR-S

Matière
- Armature extérieure : Tube acier.
- Carré intérieur : Profilé en alliage léger, profilé extrudé, résistant à l'eau de mer (DIN 1725).
- Protection peinture : peinture hydrosoluble épaisseur 0,04 - 0,08 mm.
Utilisation
- Température d'utilisation : -40° à +80°C.
- Ne pas effectuer d'opération de soudure sur les éléments, cela endommagerait les inserts en caoutchouc.
- Ce type de fixation n'est pas recommandé pour des mouvements alternatifs : apparition de jeux entre l'axe et le tube.
Sur demande
- Exécutions spéciales.
- La plupart des éléments sont également livrables en acier inoxydable , zingué ou avec peinture spéciale.

Quantité

CAD
+
CAD
NC
NC
F71-DR-S11X20
25
20
20 -0,1/0,3
11
8 0/+0,25
0,04
CAD
D
NC
F71-DR-S11X30
35
30
20 -0,1/0,3
11
8 0/+0,25
0,05
CAD
NC
NC
F71-DR-S11X50
55
50
20 -0,1/0,3
11
8 0/+0,25
0,08
CAD
D
NC
F71-DR-S15X25
30
25
27 0/+0,4
15
11 0/+0,25
0,07
CAD
D
NC
F71-DR-S15X40
45
40
27 0/+0,4
15
11 0/+0,25
0,12
CAD
D
NC
F71-DR-S15X60
65
60
27 0/+0,4
15
11 0/+0,25
0,18
CAD
D
NC
F71-DR-S18X30
35
30
32 -0,1/0,3
18
12 0/+0,25
0,12
CAD
D
NC
F71-DR-S18X50
55
50
32 -0,1/0,3
18
12 0/+0,25
0,2
CAD
D
NC
F71-DR-S18X80
85
80
32 -0,1/0,3
18
12 0/+0,25
0,32
CAD
D
NC
F71-DR-S27X40
45
40
45 0/+0,4
27
22 0/+0,25
0,26
CAD
D
NC
F71-DR-S27X60
65
60
45 0/+0,4
27
22 0/+0,25
0,39
CAD
D
NC
F71-DR-S27X100
105
100
45 0/+0,4
27
22 0/+0,25
0,65
CAD
D
NC
F71-DR-S38X60
70
60
60 -0,2/0,3
38
30 0/+0,25
0,67
CAD
D
NC
F71-DR-S38X80
90
80
60 -0,2/0,3
38
30 0/+0,25
0,9
CAD
NC
NC
F71-DR-S38X120
130
120
60 -0,2/0,3
38
30 0/+0,25
1,32
CAD
NC
NC
F71-DR-S45X80
90
80
75 -0,2/+0,3
45
35 0/+0,4
1,42
CAD
D
NC
F71-DR-S45X100
110
100
75 -0,2/+0,3
45
35 0/+0,4
1,76
CAD
NC
NC
F71-DR-S45X150
160
150
75 -0,2/+0,3
45
35 0/+0,4
2,62
CAD
NC
NC
F71-DR-S50X120
130
120
80 -0,2/+0,3
50
40 0/+0,4
2,37
CAD
NC
NC
F71-DR-S50X200
210
200
80 -0,2/+0,3
50
40 0/+0,4
3,91
CAD
NC
NC
F71-DR-S50X300
310
300
80 -0,2/+0,3
50
40 0/+0,4
5,8
