Douille à billes massive tandem à collerette ronde - B81-DBTCR

B81-DBTCR DOUILLE À BILLES MASSIVE TANDEM À COLLERETTE RONDE

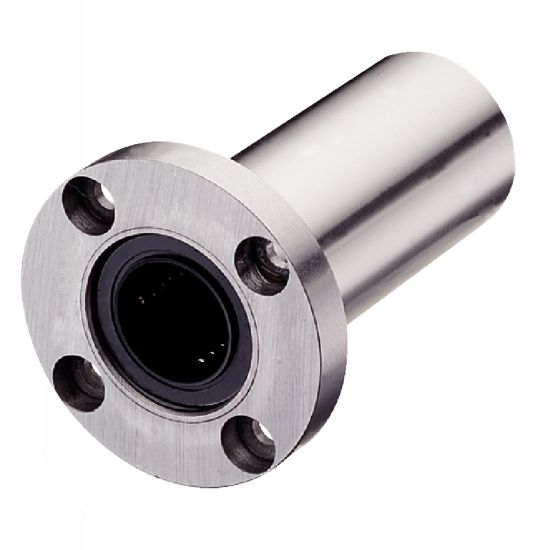

Photos

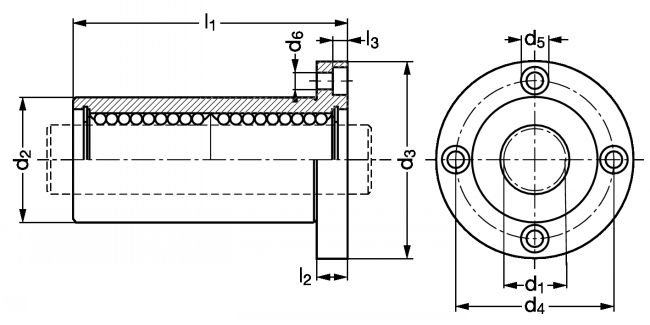

Dessins techniques

Informations

Douille à billes tandem massive à collerette ronde - modèle B81-DBTCR

Matières
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.
Exécutions
- Douille tandem à collerette ronde équipée de 2 joints.
- Plage de température : -20°C à +80°C.
Caractéristiques
- Douilles juste huilées pour conservation. Graissage au montage indispensable.
Sur demande
- Douille résistant à la corrosion.
- Douille toute métallique (applications environ 110°C).

Quantité

CAD
+

NC
NC
B81-DBTCR-8-PP
8
+9/-1
16
0/-13
32
24
6
3,5
46
5
3,1
4
15
15
320
804
4,3
59

D
NC
B81-DBTCR-12-PP
12
+9/-1
22
1/-16
42
32
7,5
4,5
61
6
4,1
4
15
15
683
1570
12
110

D
NC
B81-DBTCR-16-PP
16
+11/-1
26
1/-16
46
36
7,5
4,5
68
6
4,1
4
15
15
710
1780
14
160

NC
NC
B81-DBTCR-20-PP
20
+11/-1
32
0/-19
54
43
9
5,5
80
8
5,1
5
17
17
1440
2740
25
260

NC
NC
B81-DBTCR-25-PP
25
+13/-2
40
0/-19
62
51
9
5,5
112
8
5,1
6
17
17
1490
3140
44
540

D
NC
B81-DBTCR-30-PP
30
+13/-2
47
0/-19
76
62
11
6,6
123
10
6,1
6
17
17
2600
5490
78
815

NC
NC
B81-DBTCR-40-PP
40
+16/-4
62
0/-22
98
80
14
9
151
13
8,1
6
20
20
3872
8040
147
1805

NC
NC
B81-DBTCR-50-PP
50
+16/-4
75
0/-22
112
94
14
9
192
13
8,1
6
20
20
7701
15900
396
2820

NC
NC
B81-DBTCR-60-PP
60
+16/-4
90
0/-25
134
112
17
11
209
18
11,1
6
25
25
9940
20000
487
4920

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés, et à une application de charge sur une seule rangée de billes. Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 - voir usinage standard pour arbre (Voir Page xxx).
My : couple statique admissible.
