Douille à billes haute performance fermée 2 joints (B82-DBKS-PP)

B82-DBKS-PP DOUILLE À BILLES HAUTE PERFORMANCE FERMÉE AVEC 2 JOINTS

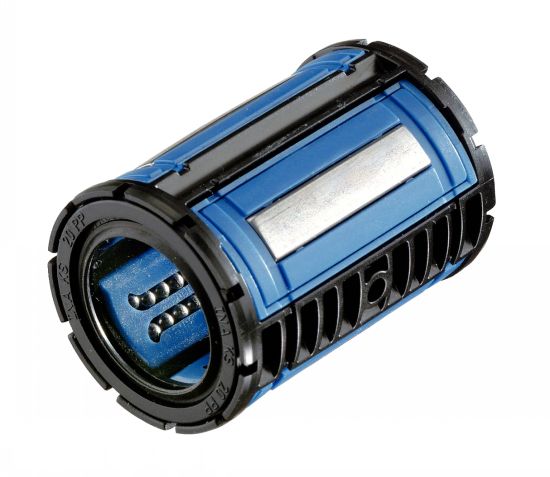

Photos

Dessins techniques

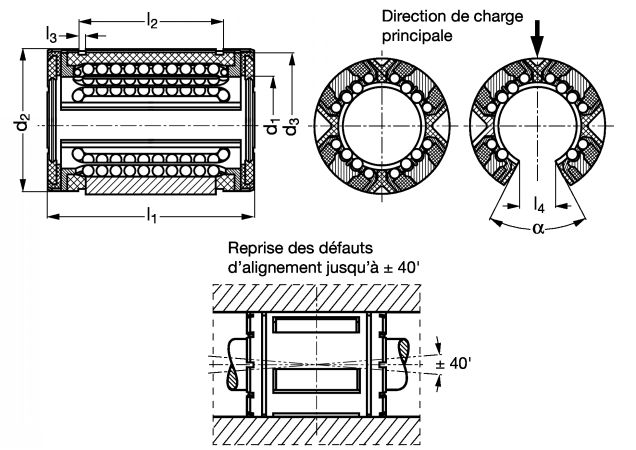

Douille à billes haute performance fermée - Plan

Voir les produits associés

EXEMPLE DE COMMANDE :

Référence
B82-DBKS-12-PP

Informations

Douille à billes haute performance fermée - Avec 2 joints - modèle B82-DBKS-PP

MATIÈRE
- Cage en matière plastique.
- Barette en acier trempé.
- Billes en acier à roulement.

EXÉCUTION
- Douille fermée.
- Douille équipée de 2 joints racleurs à double lèvre:
la lèvre interne retient le lubrifiant,
la lèvre externe empêche la pénétration de particules pendant le mouvement.
- Douille regraissable.
- Douille auto-alignante.

Documents

Douille à billes haute performance fermée - Avec 2 joints (PDF)

Schéma 0

Quantité

CAD

B82-DBKS-12-PP

Douille fermée

22,6

1,30

F3-04-22

900

810

B82-DBKS-16-PP

Douille fermée

24,6

1,30

F3-04-26

1430

1160

B82-DBKS-20-PP

Douille fermée

30,7

31,2

1,60

F3-04-32

2200

1730

B82-DBKS-25-PP

Douille fermée

43,7

1,85

F3-04-40

102

3950

3250

B82-DBKS-30-PP

Douille fermée

44,7

51,7

1,85

F3-04-47

172

5900

4500

B82-DBKS-40-PP

Douille fermée

59,4

60,3

2,15

F3-04-62

335

10200

7200

B82-DBKS-50-PP

Douille fermée

100

71,4

77,3

2,65

F3-04-75

598

15100

10400

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 - voir usinage standard pour arbre (Voir Page xxx ).
Les circlips sont à demander séparément.
