Corps coupleur ISO B - H70-03-B-M

H70-03-B-M CORPS COUPLEUR ISO B MÂLE

Photos

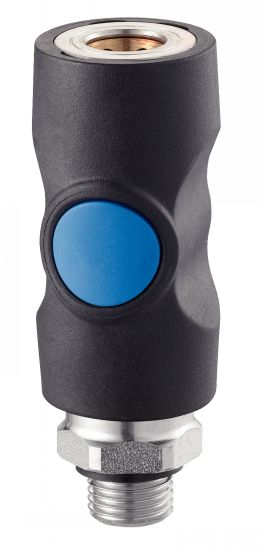

Corps coupleur ISO B

Dessins techniques

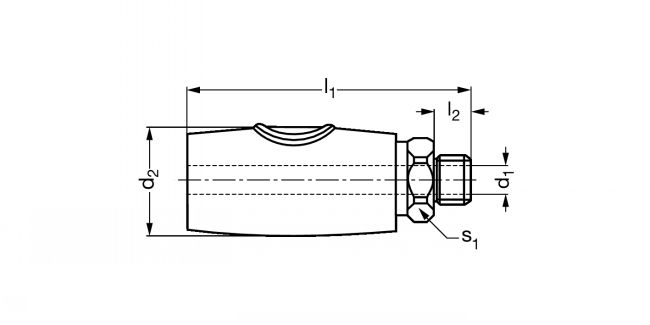

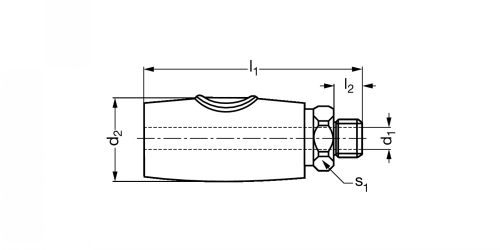

Corps coupleur ISO B - Plan
Voir les produits associés
PREVOST
EXEMPLE DE COMMANDE : Référence
H70-03-B-6-1/4-M

Informations

Corps coupleur ISO B mâle - modèle H70-03-B-M

Matières
- Corps composite.
- Acier anti-corrosion.
- Conforme ROHS
- Joint NBR.

Utilisation
- Plage de pression de service : 2 à 12 bars (ne convient pas au vide).
- Norme ISO 6150B.
- Température : -15°C à +70°C.
- Raccord de sécurité à décompression.
- Passage :
. 6 mm, débit 833 l/min ;
. 8 mm, débit 1950 l/min.
- Corps orientable.

Caractéristiques
- Fabrication sans silicone.
- Anti-rayure.
- Corps anti-statique.
- Atex (détail sur demande).

Documents

Schéma 0

Quantité

CAD
+

D
NC
H70-03-B-6-1/4-M
6
1/4"
30
76,3
11,0
20

D
NC
H70-03-B-6-3/8-M
6
3/8"
30
78,3
12,0
23

D
NC
H70-03-B-6-1/2-M
6
1/2"
30
82,3
13,6
26

D
NC
H70-03-B-8-1/4-M
8
1/4"
33
90,4
10,5
23

D
NC
H70-03-B-8-3/8-M
8
3/8"
33
91,4
11,5
23

D
NC
H70-03-B-8-1/2-M
8
1/2"
33
93,4
14,0
26
