Bloqueur pneumatique pour arbre - B7-BQA-BPR

B7-BQA-BPR BLOQUEUR PNEUMATIQUE POUR ARBRE PAR RESSORTS

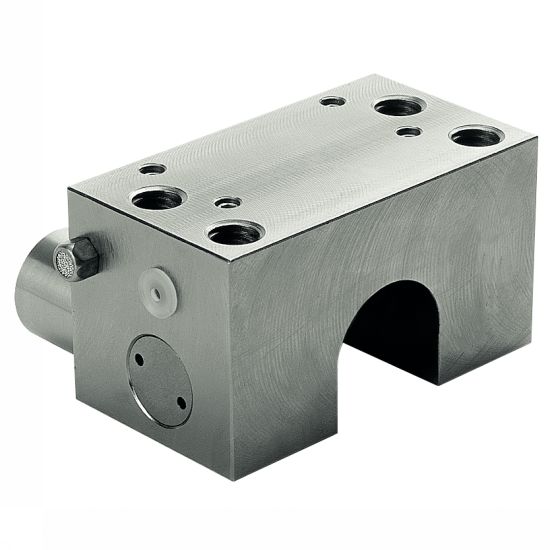

Photos

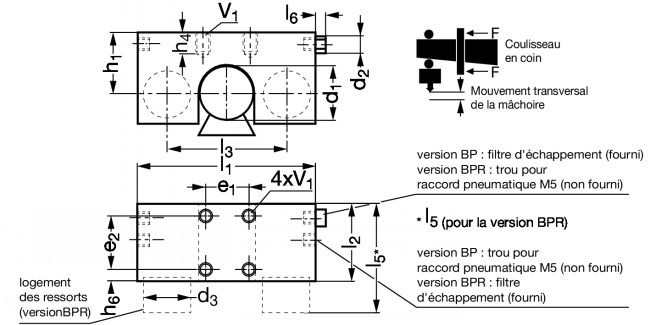

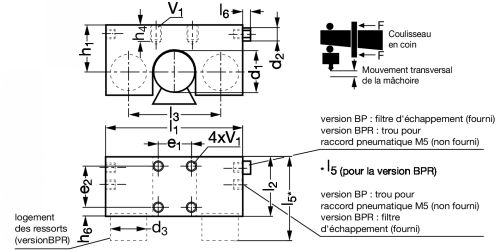

Dessins techniques

Informations

Bloqueur pneumatique pour arbre Par ressorts - modèle B7-BQA-BPR

UTILISATION
- Bloquer en position les pièces mobiles guidées sur les arbres.
- Exemples d'applications:
    bridage de tables de machines,
    butées d'axes réglables,
    blocages d'axes verticaux hors énergie.

AVANTAGES
- Forces de maintien élevées avec un encombrement restreint (jusqu'à 2250 N).
- Absence de contraintes directes sur les guidages.
- Précision de positionnement élevée.
- Rigidité élevée et peu d'usure de pièces.
- Montage simple.

PRINCIPE
- Les mâchoires exercent à l'aide des ressorts un blocage permanent.
- La mise en pression pneumatique (5,5 à 6 bar) permet le desserrage.
- Les bloqueurs ne sont pas des dispositifs de freinage:
    ils ne doivent être actionnés qu'à l'arrêt (mode statique).

Quantité

CAD
+
CAD
D
NC
B7-BQA-16-BPR
16
8
16
55
37
38
56
5
22
6
11
15
15
M5
650
CAD
NC
NC
B7-BQA-20-BPR
20
8
20
66
38
44
60
5
25
10
13
45
18
M8
1000
CAD
NC
NC
B7-BQA-25-BPR
25
8
22
77
42
52
63
5
30
12
15
60
20
M10
1200
CAD
D
NC
B7-BQA-30-BPR
30
8
25
92
48,5
58
77,5
5
35
13
14
68
25
M10
1750
CAD
NC
NC
B7-BQA-40-BPR
40
8
30
120
49
68
82
5
45
15
14
90
26
M10
1850

10 N = 1 kg
