Bague d'arrêt fendue en deux parties - F2-322

F2-322 BAGUE D'ARRÊT FENDUE EN DEUX PARTIES EN ALUMINIUM

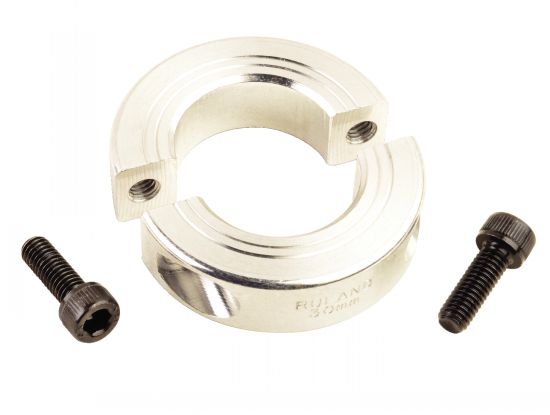

Photos

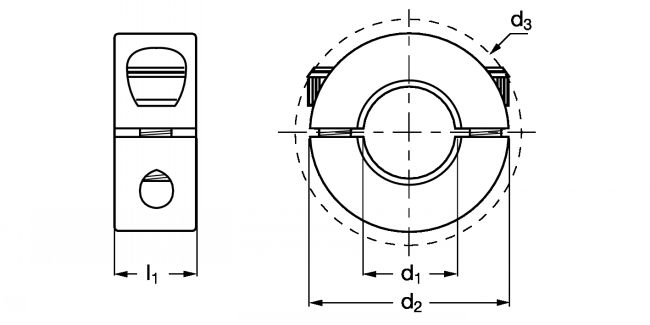

Dessins techniques

Informations

Bague d'arrêt fendue en deux parties en aluminium - modèle F2-322

Matières
- Aluminium 2024-T351. Visserie acier.
Caractéristiques
- Tolérance largeur : +0,08 mm / -0,25 mm.
- Tolérance d'alésage : +0,05 mm / +0,012 mm.
- Tolérance de perpendicularité entre l'alésage et la face de référence : - Vis selon DIN 912 classe 12.9.
Utilisation
- Ne détériore pas l'arbre.
- Répartition des forces de serrage sur l'arbre pour une plus grande capacité de charge axiale que les bagues à vis pointeau.
- Réajustement facile.
- Couples de serrage des vis : voir sur les pages de généralités des bagues d'arrêt fendues.
- Température : -40°C à +175°C.

Quantité

CAD
+
CAD
NC
NC
F2-322-03
3
16
20,8
9
M3X8
4,5
CAD
NC
NC
F2-322-04
4
16
20,8
9
M3X8
4,5
CAD
NC
NC
F2-322-05
5
16
20,8
9
M3X8
4,5
CAD
NC
NC
F2-322-06
6
16
20,8
9
M3X8
4,5
CAD
NC
NC
F2-322-07
7
18
22,4
9
M3X8
4,5
CAD
NC
NC
F2-322-08
8
18
22,4
9
M3X8
4,5
CAD
NC
NC
F2-322-09
9
24
26,3
9
M3X10
9,1
CAD
NC
NC
F2-322-10
10
24
26,3
9
M3X10
9,1
CAD
NC
NC
F2-322-11
11
28
32
11
M4X12
18,1
CAD
NC
NC
F2-322-12
12
28
32
11
M4X12
13,6
CAD
D
NC
F2-322-13
13
30
33,7
11
M4X14
18,1
CAD
NC
NC
F2-322-14
14
30
33,7
11
M4X14
18,1
CAD
NC
NC
F2-322-15
15
34
39,3
13
M5X16
27,2
CAD
NC
NC
F2-322-16
16
34
39,3
13
M5X16
27,2
CAD
D
NC
F2-322-17
17
36
41,1
13
M5X16
27,2
CAD
D
NC
F2-322-18
18
36
41,1
13
M5X16
40,8
CAD
NC
NC
F2-322-19
19
40
47,4
15
M6X16
40,8
CAD
D
NC
F2-322-20
20
40
47,4
15
M6X16
40,8
CAD
NC
NC
F2-322-21
21
42
49,5
15
M6X16
45,4
CAD
D
NC
F2-322-22
22
42
49,5
15
M6X16
40,8
CAD
NC
NC
F2-322-23
23
45
52,1
15
M6X16
49,9
CAD
NC
NC
F2-322-24
24
45
52,1
15
M6X16
49,9
CAD
D
NC
F2-322-25
25
45
52,1
15
M6X16
45,4
CAD
NC
NC
F2-322-26
26
48
54,7
15
M6X16
54,4
CAD
NC
NC
F2-322-28
28
48
54,7
15
M6X16
49,9
CAD
D
NC
F2-322-30
30
54
59,2
15
M6X18
68
CAD
D
NC
F2-322-32
32
54
59,2
15
M6X18
63,5
CAD
NC
NC
F2-322-34
34
57
62,4
15
M6X18
68
CAD
NC
NC
F2-322-35
35
57
62,4
15
M6X18
68
CAD
NC
NC
F2-322-36
36
57
62,4
15
M6X18
63,5
CAD
NC
NC
F2-322-38
38
60
65,6
15
M6X18
72,6
CAD
NC
NC
F2-322-40
40
60
65,6
15
M6X18
68
CAD
NC
NC
F2-322-42
42
73
80,1
19
M8X25
149,7
CAD
NC
NC
F2-322-45
45
73
80,1
19
M8X25
136,1
CAD
NC
NC
F2-322-48
48
78
84,7
19
M8X25
158,8
CAD
D
NC
F2-322-50
50
78
84,7
19
M8X25
149,7
