Accouplement à tampons élastiques NE-BDS - A5-184

A5-184 ACCOUPLEMENT À TAMPONS ÉLASTIQUES NE-BDS

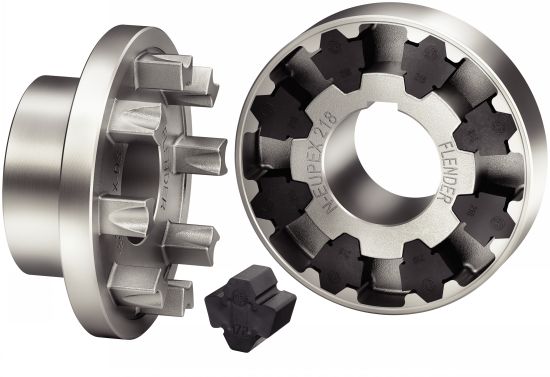

Photos

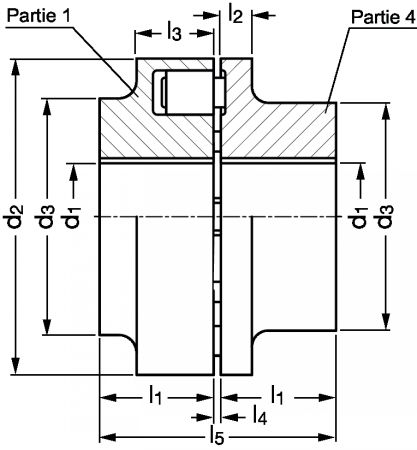

Dessins techniques

Informations

Accouplement à tampons élastiques NE-BDS - modèle A5-184

Matière
- Moyeu : fonte grise EN-GJL-250.
- Tampons élastiques : NBR 90 Sh-A.
Caractéristiques
- Nécessite un déplacement axial égal à la longueur des doigts pour désaccoupler les deux parties et remplacer les tampons de l'accouplement.
- Compense les désalignements axiaux, radiaux et angulaires.
- Absorbe les vibrations torsionnelles.
- Les tampons sont soumis à des sollicitations de pression et de flexion. En cas de destruction des tampons, les moyeux tournent sans contact l'un contre l'autre.
- Cet accouplement présente la propriété d'une non résistance aux surcharges particulièrement recherchée pour des machines sensibles.
Utilisation
- Température : -30°C à +80°C.

Quantité

CAD
+

NC
NC
A5-184-66
-
19
-
24
66
66
40
20
8
20
3
43
0,2
0,2
0,15
19
7500
A5-180-66
4
0,5

NC
NC
A5-184-76
-
24
-
28
76
76
50
20
8
20
3
43
0,2
0,2
0,15
34
7000
A5-180-76
5
0,65

NC
NC
A5-184-88
-
30
-
38
88
88
68
30
10
30
3
63
0,2
0,2
0,12
60
6000
A5-180-88
6
1,8

NC
NC
A5-184-103
-
42
-
42
103
76
76
35
12
30
3
73
0,2
0,2
0,12
100
5500
A5-180-103
6
3

NC
NC
A5-184-118
-
48
-
48
118
86
86
40
14
34
3
83
0,2
0,2
0,1
160
5300
A5-180-118
6
3,7

NC
NC
A5-184-135
-
55
-
55
135
100
100
50
18
36
3
103
0,25
0,25
0,1
240
5100
A5-180-135
6
6,1

NC
NC
A5-184-152
-
60
-
60
152
108
100
55
20
36
3
113
0,25
0,25
0,1
360
4900
A5-180-152
6
7

NC
NC
A5-184-172
-
65
-
65
172
118
108
60
20
41
4
124
0,3
0,3
0,1
560
4250
A5-180-172
7
11

NC
NC
A5-184-194
-
75
-
75
194
135
125
70
20
44
4
144
0,3
0,3
0,1
880
3800
A5-180-194
8
17

NC
NC
A5-184-218
-
85
-
85
218
150
140
80
24
47
4
164
0,35
0,35
0,09
1340
3400
A5-180-218
8
23

NC
NC
A5-184-245
-
90
-
90
245
150
150
90
18
52
4
184
0,35
0,35
0,09
2000
3000
A5-180-245
8
27

NC
NC
A5-184-272
46
100
46
100
272
165
165
100
18
60
5,5
205,5
0,4
0,4
0,08
2800
2750
A5-180-272
8
36

NC
NC
A5-184-305
49
110
49
110
305
180
180
110
20
65
5,5
225,5
0,4
0,4
0,08
3900
2450
A5-180-305
8
47

1. avec rainure de clavette selon DIN 6885.
