Accouplement rigide FDS - A5-FDS

A5-FDS ACCOUPLEMENT RIGIDE FDS À DENTURE BOMBÉE

Photos

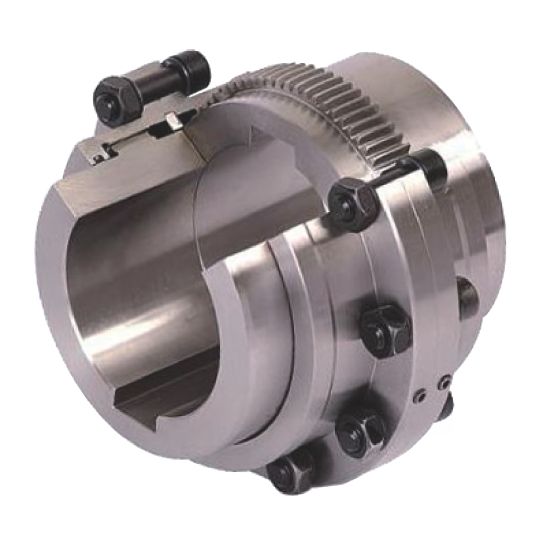

Accouplement rigide FDS

Dessins techniques

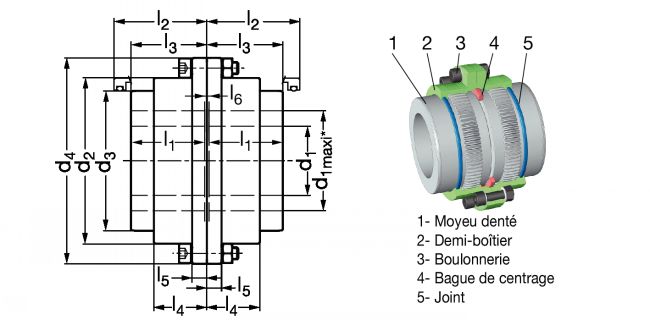

Accouplement rigide FDS - Plan
Pour le montage
Pour le montage
Direct Transmission
EXEMPLE DE COMMANDE : Référence-d1
A5-FDS-50

Informations

Accouplement rigide FDS à denture bombée - modèle A5-FDS

Matières
- Moyeu : C55 Estampé.
- Boîtier : C55 Estampé.
- Joint : Caoutchouc Nitrile.
- Bague de centrage : Tube XC35.
Caractéristiques
- Type de boulonnerie : Vis CHC, Classe 12.9 et écrou classe 10 .
Utilisation
- Température : -20°C à +100°C.
- Grands désalignements 1 ° 30' par denture.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+

D
NC
A5-FDS-50
18
50
46
83,6
69,4
105
43
55
44,5
30,5
10
3
1200
5400
14000
0,004
10
3,7

NC
NC
A5-FDS-68
18
68
63
112,6
95
140
50
63
51,5
36
10
3
3000
4000
10500
0,012
10
7,7

NC
NC
A5-FDS-80
26
80
75
134
112
169
62
75
63,5
42
11
3
5200
3400
8900
0,03
10
13,2

NC
NC
A5-FDS-100
35
100
92
164
138
200
76
93
78,5
52
11
5
9000
2700
7200
0,079
16
23,5

NC
NC
A5-FDS-115
35
115
106
188
159
228
90
112
92,5
63,5
14
5
13700
2400
6300
0,166
14
36,7

NC
NC
A5-FDS-135
58
135
125
219
188
266
105
130
108
74
18
6
21300
2000
5400
0,368
12
59

NC
NC
A5-FDS-150
68
150
140
245
209
298
120
145
123
82
20
6
29200
1800
4800
0,649
12
84

NC
NC
A5-FDS-170
83
170
160
277
238
330
135
163
139
91
20
8
43000
1600
4200
1,141
16
119

1. d1 maxi : pour montage avec clavette suivant ISO R 773 ou DIN 6885/1.
2. Equilibré dynamiquement.
* Moyeux pleins.
** d1 maxi : pour montage par frettage sur arbre lisse.
