Accouplement flexible MHS - A5-271

A5-271 ACCOUPLEMENT FLEXIBLE MHS À LAMELLES

Photos

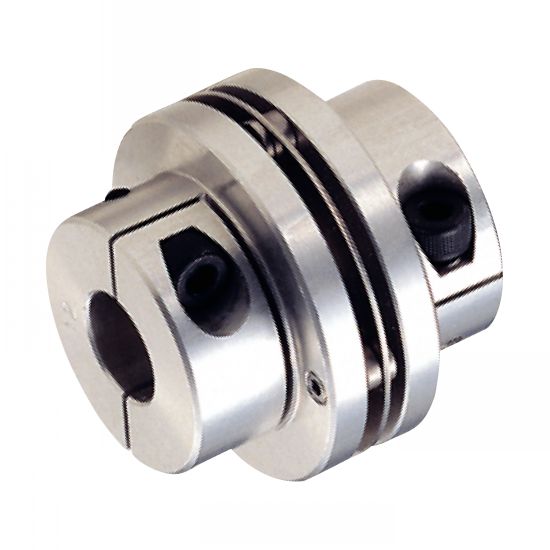

Accouplement flexible MHS

Dessins techniques

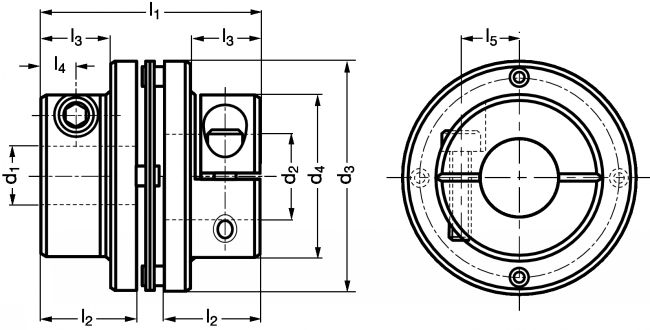

Accouplement flexible MHS - Plan
Pour le montage
Pour le montage
NBK
EXEMPLE DE COMMANDE : Référence-d1-d2
A5-271-32-6-6

Informations

Accouplement flexible MHS à lamelles - modèle A5-271

Matières
- Moyeu : alliage d' aluminium .
- Lamelles et tenons : acier inoxydable .
Caractéristiques
- Grande rigidité torsionnelle.
- Tolérances recommandées pour l'arbre : h6 et h7.
- Faible inertie.
- Sans jeu.
Utilisation
- S'utilise dans les deux sens de rotation.
Sur demande
- Autres dimensions.

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+
CAD
D
NC
A5-271-32-6-6
6
6
32
22
32
13,7
9
4
8
M3
1300
4800
2,8
5,6
1
4,5x10-6
0,038
CAD
NC
NC
A5-271-32-8-8
8
8
32
22
32
13,7
9
4
8
M3
1300
4800
2,8
5,6
1
4,5x10-6
0,038
CAD
NC
NC
A5-271-32-10-10
10
10
32
22
32
13,7
9
4
8
M3
1300
4800
2,8
5,6
1
4,5x10-6
0,038
CAD
NC
NC
A5-271-40-8-8
8
8
40
28
38
16,5
12
6
10,50
M4
2800
3800
6
12
1
1,2x10-5
0,066
CAD
D
NC
A5-271-40-10-10
10
10
40
28
38
16,5
12
6
10,50
M4
2800
3800
6
12
1
1,2x10-5
0,066
CAD
NC
NC
A5-271-40-12-12
12
12
40
28
38
16,5
12
6
10,50
M4
2800
3800
6
12
1
1,2x10-5
0,066
CAD
NC
NC
A5-271-50-12-12
12
12
50
39
44
19,4
15
7
14,75
M5
3700
3100
12
24
1
3,7x10-5
0,12
CAD
D
NC
A5-271-50-16-16
16
16
50
39
44
19,4
15
7
14,75
M5
3700
3100
12
24
1
3,7x10-5
0,12
CAD
D
NC
A5-271-50-18-18
18
18
50
39
44
19,4
15
7
14,75
M5
3700
3100
12
24
1
3,7x10-5
0,12
CAD
D
NC
A5-271-50-20-20
20
20
50
39
44
19,4
15
7
14,75
M5
3700
3100
12
24
1
3,7x10-5
0,12
CAD
NC
NC
A5-271-63-16-16
16
16
63
45
50
22,3
18
8
17,00
M6
5000
2400
19
38
1
8,4x10-5
0,19
CAD
NC
NC
A5-271-63-18-18
18
18
63
45
50
22,3
18
8
17,00
M6
5000
2400
19
38
1
8,4x10-5
0,19
CAD
NC
NC
A5-271-63-20-20
20
20
63
45
50
22,3
18
8
17,00
M6
5000
2400
19
38
1
8,4x10-5
0,19
