Accouplement à flector HRC - A5-192

A5-192 ACCOUPLEMENT À FLECTOR HRC À MOYEU AMOVIBLE

Photos

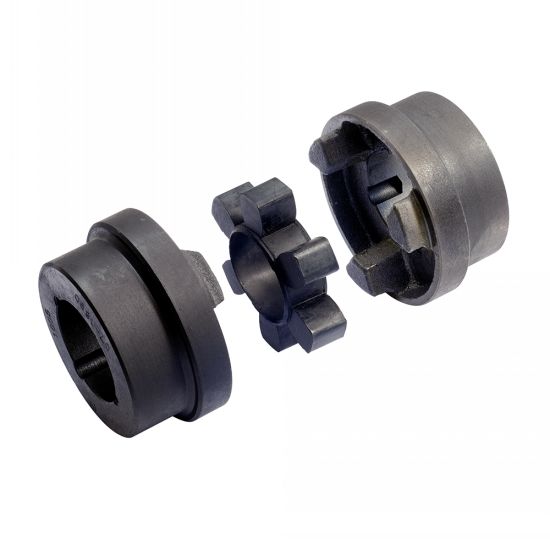

Accouplement à flector HRC

Dessins techniques

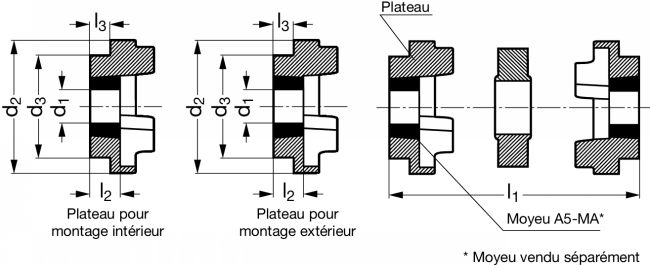

Accouplement à flector HRC - Plan
Direct Transmission
EXEMPLE DE COMMANDE : Plateau1-Plateau2-flector-2moyeux

Informations

Accouplement à flector HRC à moyeu amovible - modèle A5-192

Matières
- Plateau : fonte grise GG25.
- Elément élastique : 92 shores A.
Caractéristiques
- Faible inertie.
- Compense les désalignements axiaux, radiaux et angulaires.
- Exécutions possibles : II - EE - IE.
Utilisation
- Température : -20°C à +80°C.
Sur demande
- Autres dimensions.

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
A5-192-70-I
Plateau intérieur
1008
11
25
69
60
65
23,5
20
8100
31
72
0,3
+0,2
1
0,44
CAD
D
NC
A5-192-70-E
Plateau extérieur
1008
11
25
69
60
65
23,5
20
8100
31
72
0,3
+0,2
1
0,44
CAD
D
NC
A5-192-90-I
Plateau intérieur
1108
11
28
85
70
69,5
23,5
19,5
6500
80
180
0,3
+0,5
1
0,72
CAD
D
NC
A5-192-90-E
Plateau extérieur
1108
11
28
85
70
69,5
23,5
19,5
6500
80
180
0,3
+0,5
1
0,72
CAD
D
NC
A5-192-110-I
Plateau intérieur
1610
12
42
112
100
82
26,5
18,5
5200
160
360
0,3
+0,6
1
1,60
CAD
D
NC
A5-192-110-E
Plateau extérieur
1610
12
42
112
100
82
26,5
18,5
5200
160
360
0,3
+0,6
1
1,60
CAD
D
NC
A5-192-130-I
Plateau intérieur
1610
12
42
130
105
89
26,5
18
4100
315
720
0,4
+0,8
1
2,27
CAD
D
NC
A5-192-130-E
Plateau extérieur
1610
12
42
130
105
89
26,5
18
4100
315
720
0,4
+0,8
1
2,27
CAD
D
NC
A5-192-150-I
Plateau intérieur
2012
15
50
150
115
107
33,5
23,5
3600
600
1500
0,4
+0,9
1
3,30
CAD
D
NC
A5-192-150-E
Plateau extérieur
2012
15
50
150
115
107
33,5
23,5
3600
600
1500
0,4
+0,9
1
3,30
CAD
D
NC
A5-192-180-I
Plateau intérieur
2517
19
65
180
125
142
46,5
34,5
3000
950
2350
0,4
+1,1
1
5,37
CAD
D
NC
A5-192-180-E
Plateau extérieur
2517
19
65
180
125
142
46,5
34,5
3000
950
2350
0,4
+1,1
1
5,37
CAD
D
NC
A5-192-230-I
Plateau intérieur
3020
25
75
225
155
164,5
52,5
39,5
2600
2000
5000
0,5
+1,3
1
9,53
CAD
D
NC
A5-192-230-E
Plateau extérieur
3020
25
75
225
155
164,5
52,5
39,5
2600
2000
5000
0,5
+1,3
1
9,53
CAD
D
NC
A5-192-280-I
Plateau intérieur
3525
35
90
275
206
207,5
66,5
51
2200
3150
7200
0,5
+1,7
1
20,50
CAD
D
NC
A5-192-280-E
Plateau extérieur
3525
35
90
275
206
207,5
66,5
51
2200
3150
7200
0,5
+1,7
1
20,50
CAD
D
NC
A5-193-70
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,016
CAD
D
NC
A5-193-90
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,050
CAD
D
NC
A5-193-110
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,080
CAD
D
NC
A5-193-130
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,150
CAD
D
NC
A5-193-150
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,220
CAD
D
NC
A5-193-180
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,380
CAD
D
NC
A5-193-230
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
0,800
CAD
D
NC
A5-193-280
Flector
-
-
-
-
-
-
-
-
-
-
-
-
-
-
1,530

Exemple de commande complet :
Ref plateau 1 + Ref flector + Ref plateau 2 + ref moyeu 1 + ref moyeu 2
A5-192-70-I + A5-193-70 + A5-192-70-E + A5-1008-16 + A5-1008-16
